有高电压、高容量、循环寿命长、安全性能好等优点的锂离子电池，在便携式电子设备、电动汽车、空间技术、特种工业等多方面具有广阔的应用前景。由若干节锂离子电池经串联组成的动力锂离子电池组目前应用最为广泛。由于每节单体电池的电压不一致，使用中电池不允许过充电、过放电，电池的性能和寿命受温度影响较大等特点，必须对串联锂离子电池组进行监测，确保在使用中锂离子电池具有良好的状态，或者使用中电池出现问题立即报警，电源管理系统立即采取保障措施，并提醒相关人员检修。单体电压和电池组的温度是辨别串联锂离子电池组是否正常工作的主要技术指标。文献［1］采用直接采样法，将要测量的单体电池电压存储在非电容上进行测量。该方法反应时间慢、误差较大、控制复杂；文献［2］采用运放和光藕继电器来测量串联电池组的单体电压。该方法对光耦的线性度要求很高，导致硬件成本较高。目前，直接采用集成芯片的串联锂离子电池组监控系统受到青睐，但该方法串联电池的数目固定，导致应用不灵活、硬件成本高等缺点。文中研制了一种动力锂离子电池组监测系统，对串联锂离子电池组的单体电压和电池组的温度进行在线监测，当单体电池电压偏离规定区间时，监测系统启动报警程序进行声、光报警；当电池组温度偏离规定的区间时，监测系统启动风扇或加热控制电路，并存储有关数据，确保电池组正常工作。整个监测系统具有连续测量分量、简单经济、精度高和可靠性高的特点。
1系统结构

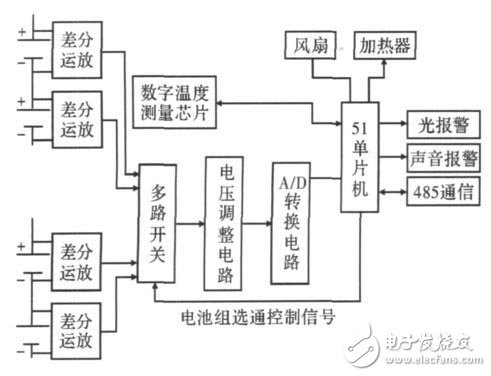

串联锂离子电池组监测系统包括采用51系列单片机的核心控制模块、锂离子电池组状态采集模块、信号调理模块，报警及处理系统模块，监测系统可以通过RS485接口与PC机组成分布式监测系统，实现一台PC监测多个串联电池组，系统结构框图如图1所示。
状态采集模块包括对单体电池的电压和电池组的温度等参数进行采集，然后待测量信号进行处理，通过A/D转换器采样后传输给单片机进行数据处理，将有效数据通过串口传到本地PC机，监测人员可以通过对状态数据的进行分析从而掌握电池组的工作情况，对不安全的状态进行及时的处理，确保其工作的可靠性。
2串联锂离子电池组的共地问题
串联锂离子电池组电压测量的方法有多种，最简单的是电阻分压测量方法，该方法缺点是大阻值电阻的漂移误差和电阻漏电流导致测量精度低，且影响电池组的一致性。另外一种较为常用的方法是每一个单体电池用一个隔离运算放大器，但是它的体积大且价格高，适于测量精度要求高且不考虑漏电流和成本的场合。设计选用德州仪器公司的INA117来解决串联锂离子电池组的共地问题［3］.INA117的失真为0.001%;共模拟制比最小86dB，共模输入电压范围±200V，适合于高精度的测量。
INA117内置了380kΩ、20kΩ和21.1kΩ3个电阻，因此外部电路省去精密电阻，减少了精密电阻带来的误差和系统复杂程度。图2是INA117输出1节电池电压的接法，6脚和1脚之间的电压就是1节电池两端的电压差。
该检测系统采用16个INA117分别把16节锂离子电池的单体电压挑选出来。如果它们的1脚都接相同的地，就可以使16个INA117都有相同的信号地，A/D转换器进行采样。共地点选在第8节电池负极和第9节电池正极的连接处。

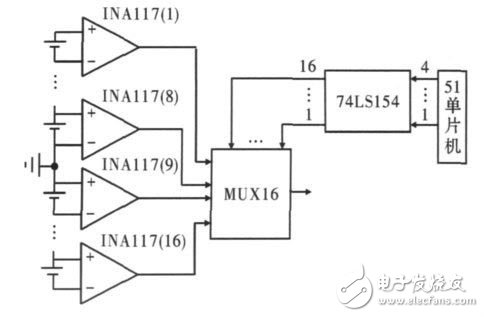

每节锂离子电池最高电压为5V，由图3可得，第1个INA117的3脚的输入电势最高为40V.同理，第16个INA117的2脚输入电势最低为-40V.第1至8个INA117的输出电压为正，第9至16个INA117的输出电压为负，所以多选一模拟开关和A/D转换器都要求可以输入正、负电压。多选一模拟开关选用MUX16，为16选1可正负电压输入模拟开关，因此16节电池只需1个MUX16.但由于单片机IO口有限，文中用一片74LS154扩展了IO口，仅用单片机的4个IO口即可控制MUX16分别选通单节锂离子电池进行电压采样。
