中天储能谭清武——电力储能系统安全稳定的重要性

2018-05-25      1753 次浏览

  不少业内人士认为,2018年是储能的爆发元年。


  尤其在动力电池补贴持续退坡和动力电池退役回收难题迫在眉睫背景下,储能也被电池企业认为是下一个风口。根据高工锂电2018年供应链巡回调研情况来看,储能都成为各大电池企业在2018年的重点布局和突围市场。


  具体来看,通信后备储能、电力储能、数据中心储能三大国内市场是电池企业目前主要瞄准的细分领域。其中电力储能市场规模较大,增长潜力可期,是当前不少锂电池企业、储能系统提供商的必争之地。


  5月21日,第十一届高工锂电产业峰会在深圳四季酒店举办,300+细分领域重量级企业700+企业高层参与其中。中天储能科技有限公司(下称“中天储能”)储能事业部项目总监谭清武发表“电力储能系统安全稳定的重要性”主题演讲。

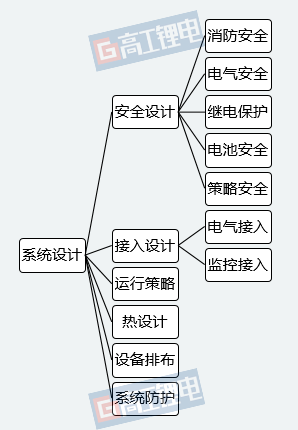

  谭清武表示,系统安全稳定一直是公司提供产品服务的第一要素。首先他介绍系统安全设计主要涉及安全设计(主要包括消防安全、电气安全、继电保护、电池安全、策略安全、电气接入、监控接入等)、接入设计、运行策略、热设计、设备排布、系统防护6大版块(详见下图)。



  中天储能的安全稳定设计方案是:从系统安防安全、电气安全、软件策略安全设计、系统热设计、运行监控设计5大方面着手,通过创新性的BMS系统架构、系统直流侧运行安全、建立EMS系统远程监控,为整套储能系统搭建了一个安全屋。


  系统安防安全方面:中天储能系统集装箱内采用七氟丙烷气体灭火器,各个舱室设有烟感、温感;消防信号送往安装在电气室的自动灭火控制器监控。集装箱电池室同时匹配了消防泄压阀,用于灭火器动作时的舱内泄压,保证灭火过程内部气压安全稳定。


  电气安全方面:中天储能集装箱内设备通过铜排接地,后者接入地下接地网,实现保护接地与防雷接地功能。系统按GB14050-2008《系统接地的型式及安全技术要求》、GB50057-2010《建筑物防雷设计规范》等标准设计接地。


  谭清武表示:“公司自主研发的高压控制盒,采用了预充电路,在上电之前对系统进行检测,保证了直流高压上电时的安全。同时我们在正、负极都使用了继电器控制,保证在系统发生故障时,通过按下急停按钮让继电器断了,及时的断开高压回路,保护系统安全。”


  软件策略安全设计方面:中天储能拥有严密的系统安全运行逻辑控制,确保系统稳定可靠运行;系统内相关设备通讯信号(电池管理系统、储能双向变流器、能量管理系统、功率开关器件、空调风机、消防信号)均可以实现安全互锁,保证系统绝对可靠。


  系统热设计方面:中天储能利用热仿真辅助电池单元箱与电池室的热设计,确保电池充放电过程中的温升小于10℃,整个电池室的温差在10℃以内,以达到系统的转换和寿命处在最优环境温度范围,确保系统使用寿命达到预期。


  运行监控设计方面:中天科技能量管理系统具备本地监控、云端远程监控、电网监控三项功能。本地监控能够实现系统运行状态显示、储存、上传以及系统紧急停止控制;云端远程监控实现系统运行数据采集、制表,可对系统下发控制指令,但指令实施需得到两级审批确认;电网监控实现系统运行数据上传江苏省能源管理平台,可接受电网的调度指令。
