7.4V为标称电压，最低电压是7V，最高电压是8.4V。内部是2节锂电池构成，单节锂电池的最高电压是4.2V，最低3.5V，如果电压低于3.5V，电池就作废了，不能给它充电，否则会有危险。同样单节锂电池也不能充到4.2V以上，否则也会有危险。
因此要设计一个充电器，保证单节锂电池不会超过4.2V，充电输入端，12V的电源。

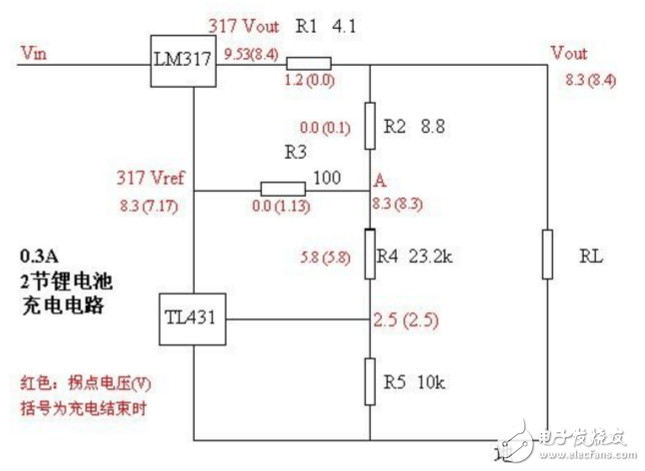

由LM317和R1、R2、R3组成一个典型的恒流电路（431暂时认为断开R4比较大可以先不看）。当电压不太高时保持恒定的充电电流。以两节电池充电为例，理想状态下，充电电流应该是电压达到8.3V前一直保持恒定。当A点电压达到拐点值8.3V时，经过R4、R5分压，TL431开始导通，并把LM317的基准点电压从8.3V逐渐拉下。所谓拐点就是指电流开始下降的那点。直到电压达到8.4V的0电流点，A点仍然保持这个8.3V电压，LM317的输出Vout下降到8.4V，其调整端下降到7.17V。
电池电压为8.3V时（拐点）各点的电压都标在图上，充电截止（8.4V）的各点电压以括号形式也标在后边。
元件选择：
①LM317，三端可调串连稳压块，选塑封的，LM317T，常用。根据电流不同，应选用相应的散热片。
②TL431，三端可调并联稳压块，与一个小三极管外形一样，常用。
③RL就是外接被充电池。
电流采样电阻R1，计算方法是R1=1.23/充电电流。例如，若充电电流为0.3A，则电阻应该选择4.1欧。这个电阻一般要选择功率大一些的，比如1A就应该是2W的。
④可调电阻R4可以选择那种篮色的精密多圈，取比额定值大一些的，比如23.2k的就可以选择25K的多圈。若嫌多圈太贵或难找，也可以用一个固定电阻串连一个普通可调电阻。例如23.2k的就可以选择22k固定加一个2.2k－3.9k可调节的，以便进行精细调节。
⑤电阻R2的要求不是很高，可以采用串并联的方法得到。比如8.8欧可以选择10欧并联75欧（或并50欧－91欧）。
