高性能的线性锂电池充电管理芯片CN3052A/CN3052B/CN3056，这些器件内部集成有功率管，不需要外部的电流检测电阻和阻流二极管，只需要极少的外围元器件，并且符合USB总线技术规范，可以通过USB端口为锂电池充电，因此非常适用于各种充电器及MP4播放器、蓝牙耳机、数码相机等便携式产品。
管脚排列
CN3052A/CN3052B/CN3056的主要功能介绍
电源低电压检测（UVLO）CN3052A/CN3052B/CN3056内部有电源电压检测电路，当电源电压低于电源电压过低阈值（典型值4.03V）时，芯片处于关断状态，充电也被禁止。
睡眠模式CN3052A/CN3052B/CN3056内部有睡眠状态比较器，当输入电压VIN小于电池端电压＋40mV时，充电器处于睡眠模式；只有当输入电压VIN上升到电池端电压90mV以上时，充电器才能离开睡眠模式，进入正常工作状态。
预充电状态在充电周期的开始，如果电池电压低于3V，充电器处于预充电状态，充电器以恒流充电模式充电电流的10%对电池进行充电。

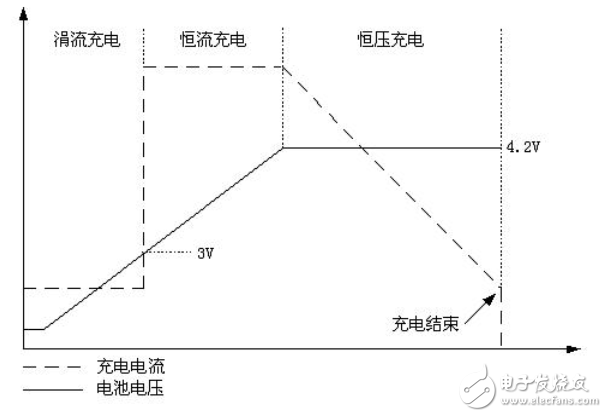

充电过程示意图。当输入电压大于电源低电压检测阈值和芯片使能输入端接高电平时，CN3052A/CN3052B/CN3056开始对电池充电，CHRG管脚输出低电平，表示充电正在进行。
如果电池电压低于3V，充电器用小电流对电池进行预充电。当电池电压超过3V时，充电器采用恒流模式对电池充电，充电电流由ISET管脚和GND之间的电阻RISET《确定。当电池电压接近电池端调制电压4.2V时，充电电流逐渐减小，CN3052A/CN3052B/CN3056进入恒压充电模式。当充电电流减小到充电结束阈值时，CHRG端输出高阻态，表示充电周期结束，充电结束阈值是恒流充电电流的10%。
