钛酸锂电池由正、负极板（正极活性物质为三元锂，负极为钛酸锂）、隔膜、电解质、极耳、不锈钢（铝合金）外壳等组成。正负极板是电化学反应的区域，隔膜、电解质提供Li+的传输通道，极耳起到引导电流的作用。
电池充电时，Li+从三元锂材料中迁移到晶体表面，从正极板材料中脱出，在电场力的作用下，进入电解液，穿过隔膜，再经电解液迁移到负极钛酸锂晶体的表面，然后嵌入负极钛酸锂尖晶石结构材料中。与此同时，电子流通过正极的铝箔，经极耳、电池极柱、负载、负极极柱、负极耳流向负极的铝箔电极，再经导电体流到钛酸锂负极，使电荷达至平衡。
电池放电时，Li+从钛酸锂尖晶石结构材料中脱嵌，进入电解液，穿过隔膜，再经电解质迁移到三元锂晶体的表面，然后重新嵌入到三元锂材料中。与此同时，电子经导电体流向负极的铝箔电极，经极耳、电池负极柱、负载、正极极柱、正极极耳流向电池正极的铝箔电极，然后再经导电体流到三元锂正极，使电荷达至平衡。

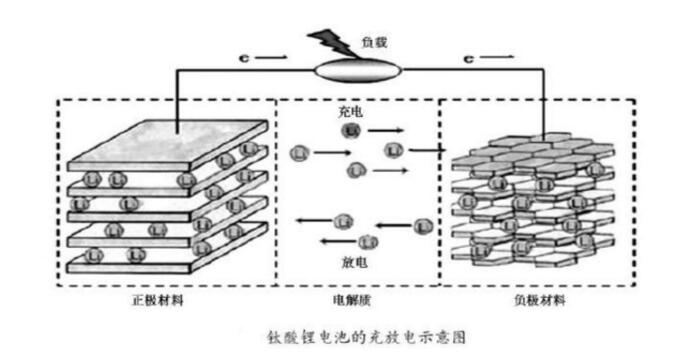

由此可见，钛酸锂电池基本原理，就是在充、放电的过程中，对应的锂离子在正负极之间来回的嵌脱，完成电池的充放电和向负载的供电。钛酸锂电池的充放电示意图如图所示。
电池充电时，正极失去电子，锂离子脱出，嵌入到负极中;负极嵌入锂离子的同时得到电子成为富锂态。放电时的过程正好相反。在Li+嵌入或脱嵌的反应过程中，钛酸锂（Li4TI5O12）是一种理想的嵌入型电极材料，Li+插入和脱嵌对材料结构几乎没有影响，因此被称作“零应变”材料，从而保证了其良好的循环性能。
钛酸锂存在两种不同相的分子结构——Li7TI5O12与Li4TI5O12。产生Li7TI5O12的晶体结构与Li4Ti5O12的晶体结构均为尖晶石结构，且晶格常数变化很小，同时体积变化也很小。能够避免充放电循环中电极材料的来回伸缩而导致结构的破坏，从而提高电极的循环性能和使用寿命，减少了随循环次数的增加而带来容量的衰减，使钛酸锂具有优良的循环性能。
钛酸锂电池的电化学反应方程式：
总化学反应方程式：
钛酸锂电池的结构组成
正极：磷酸铁锂、锰酸锂或三元材料、镍锰酸锂。
负极：钛酸锂材料。
隔膜：以碳作负极的锂电池隔膜。
电解液：以碳作负极的锂电池电解液。
电池壳：以碳作负极的锂电池壳。
