锂离子电池内部带有保护电路，当锂电池正、负极短路时，输出电压立即降到1V以下，撤去短路后电压不能自行恢复，须充电数秒钟才能恢复正常。镍氢、镍镉电池无此特性，瞬间短路一消失，电压便立即恢复。本电路就是利用锂电池的这一特性而设计的，可以鉴别锂电池之真假。

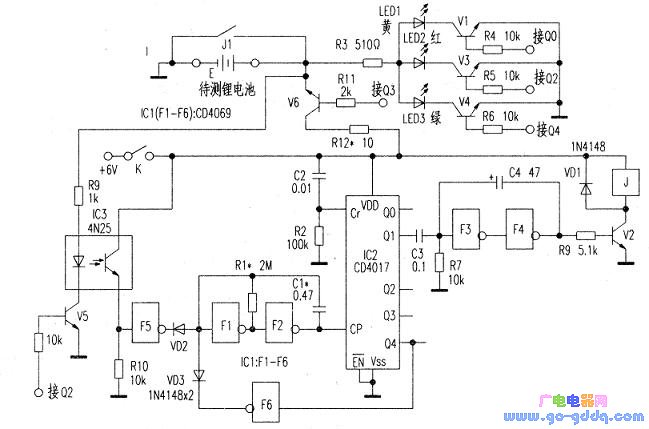

电路见下图。E是待鉴别之锂电池。
IC1(F1～F6)是六反相器CD4069，其中F1、F2组成周期为3s的方波振荡器。
IC2是十进制计数分频器CD4017。振荡器产生的方波由IC2的CP端输入，合上电源开关K后，C2、R2微分电路首先对IC2清零，使QO端输出高电平，这时V1导通，LED1（黄）点亮，表示被鉴别电池有电流输出。在F1、F2振荡器的输出脉冲作用下，数秒后IC2变为Q1输出高电平，此高电平触发由F3、F4组成的单稳态触发器工作，F4输出一个正脉冲，V2短暂导通使继电器J短暂吸合，其常开触点使E瞬间短路。数秒后，IC2变为Q2输出高电平，给V3以正向偏置。接着便可能出现两种情况：
如果E是假锂电池，则瞬间短路过后，电压恢复，V3导通，LED2（红）点亮指示E是假锂电池。同时，Q2的高电平使V5导通，光电耦合器IC3工作，使F5输入端为高电平，输出低电平，VD2将F1输入端钳位于低电平，方波振荡器停振，Q2保持高电平，LED2（红）常亮。
如果E是真锂电池，则短路过后电压不能自行恢复。V3不能导通，LED2红）不亮，V5和IC3也不导通，振荡器继续工作。再过数秒钟，Q3输出高电平，V6导通给E充电，很快使E恢复正常电压。随后，Q4输出高电平，V4导通，LED3（绿）点亮，指示E是真锂电池。同时，Q4的高电平经F6反相为低电平，VD3将F1输入端钳位于低电平，方波振荡器停振，Q4保持高电平，LED3（绿）常亮。
综上所述，接上被鉴别电池，合上开关K，若先是黄灯亮，过一会绿灯亮，可判定E为真锂电池；若先是黄灯亮，接着红灯亮，则E为假锂电池；若一开始黄灯不亮，则表示E无电压；若开始黄灯亮，稍后红、绿灯皆不亮，则表明电池巳陈旧，经短暂短路后便充不上电。
如果鉴别结果不合上述逻辑，可适当将C1容量加大。R12用以调节E充电电流，电流不能过小。
