电动汽车产品要走入千家万户，在运营市场和个人市场占据非常重要的地位，必然要在续航里程、环境适应性、使用寿命、购置成本等方面能够追赶甚至超越传统的燃油车，这也给电池包的技术发展带来了更高的挑战。
1.我国新能源汽车的发展阶段
我国新能源汽车的发展阶段，从2009年开始算起，到2020年，可以大致划分为4个阶段：
第一个阶段：2009年~2013年。这个阶段，是技术、产品、用户、市场的积累期，这个阶段的特点是核心技术、产品形态、用户使用习惯等基本上都是空白，到底该怎么搞，大家都不知道。但是有一点是毋庸置疑的，就是一定要发展节能与新能源汽车这个产业，这涉及我国能源安全，事关我国汽车产业能否做强，也是我国制造业转型升级的必由之路。
第二个阶段：2014年~2015年。经过第一个阶段的探索，核心技术有了一定的突破，产品形态呈现多种多样的局面，用户也慢慢的接受了新能源汽车这个新鲜事物，最重要的是，由于中央财政补贴和地方财政补贴的双重刺激，吸引了众多的企业和资本进入了这个产业，从而造成了2014年和2015年的井喷式发展。
第三个阶段：2016年~2017年（进行中）。我们把这个阶段叫做窗口期，或者摇摆期，是因为这个阶段是政策逐步让位于市场的阶段，但是由于政府对于监管的加强，以及消化前期政策所遗留的额问题需要一定的时间，客观上加剧了产业发展的波动，使得行业的发展在一年当中会出现大起大落的情况。
第四个阶段：2018年~2020年（预测）。我们把这个阶段称作突破期，政府建立新能源汽车产业发展的长效机制，补贴政策逐步退出，技术和产品取得重大突破，新能源汽车的市场化运作机制初步建立，从而一举奠定我国新能源汽车产业在全球的领先地位。
2.2020年的关键技术目标
不同的国家，对于新能源汽车的发展有各自的考虑，选择了适合自己的技术路线。我国新能源汽车产业的发展，在产业目标、市场目标、技术路线等方面都有非常明确的规划，对整个产业的发展起到了非常好的促进作用。这其中有三份比较重要的文件，对动力电池及Pack的技术路线会有很大影响，值得我们关注。
2012年6月28日，国务院下达关于印发《节能与新能源汽车产业发展规划（2012—2020年）》的通知。这是我国新能源汽车产业发展过程中最重要的一份纲领性文件，将节能与新能源汽车产业提高了国家战略的高度，对市场、产品、技术都做出了明确的规划。
2016年10月26日，受国家制造强国建设战略咨询委员会、工业和信息化部委托，中国汽车工程学会组织逾500位行业专家历时一年研究编制的《节能与新能源汽车技术路线图》正式发布，本项技术路线图描绘了我国汽车产业技术未来15年发展蓝图，对新能源汽车产业的技术路线做出了更加详细的规划。
2017年3月1日，工业和信息化部、发展改革委、科技部以及财政部四部委公布了《促进汽车动力电池产业发展行动方案》，以加快提升我国汽车动力电池产业发展能力和水平，推动新能源汽车产业健康可持续发展。
这三份文件中，与动力电池及Pack相关的2020年技术指标，如上图所示。要达到上述要求，未来几年在工程技术方面需要有比较大的创新。
3.技术挑战及发展趋势
以纯电动乘用车为例，2020年的典型技术参数如下：
450km的综合工况续航里程，已经完全可以满足运营市场的需求，达到每天只充一次电的目标，也可以满足个人用户长途驾驶的需要，接近传统燃油车的满油续航里程。车辆使用温度范围广泛，可以适应我国90%以上的国土区域。在快充状态下，可以做到15分钟充满80%的电量，大大缩短充电时间。整车的整备质量小于1.5吨，百公里能耗在15度电以下，进一步提升电动汽车的能量转换效率。
为了达到上述技术指标，充分满足市场对于插电式混动汽车和纯电动汽车的需求，Pack技术必须在以下几个方面取得明显的进步。
（一）系统集成效率的大幅度提升
按照电芯能量密度300Wh/kg和Pack能量密度260Wh/kg的目标来计算，Pack系统的集成效率要做到85%，而当前乘用车Pack的集成效率普遍在65%左右，这意味着集成效率需要大幅度提升，才能达成目标。
要提高Pack的集成效率，有两个可行的途径，一是优化Pack内部的结构设计，大幅度减少Pack内部的组件数量，将更多的组件和功能集成在模组和箱体上，从而减轻重量；另一个是采用轻量化的材料，如采用铝型材或复合材料代替高强度钢，采用塑胶件代替金属件等，也可以减轻重量。
（二）广泛的温度适应性
冬天可以在零下20℃，甚至零下30℃的低温下工作，夏天可以经受50℃的地面高温而不趴窝，同时还要承受3~4C的快充，这是电动汽车大范围推广的必要条件。要满足这一要求，高换热系数和快速热交换的液冷/液热系统将成为Pack的标配。
液冷/液热系统的设计目标是在-30~50℃环境温度和4C快充工况下，将电池单体的工作温度控制在15~45℃、电池单体间的温差控制在5℃以内。
综合运用仿真分析和测试验证等手段，达到液冷/液热系统的最优化设计，才能做到-30~50℃的使用温度范围，以及大倍率和长寿命使用。
液冷/液热系统的设计，必须与整车的冷却循环系统相互匹配，必须与Pack的结构设计高度集成，必须达到极高的热交换效率。
（三）3~4C的快充将成为标配
想象一下，我们开着电动汽车出门，在充电站需要花费1个小时的时间进行充电，如果碰上充电排队，可能需要花费2个小时，甚至更长的时间，没有比这更糟糕的体验了。家用慢充和充电站快充相结合，是电动汽车普及的关键因素之一，对于出租、公交、物流等领域的营运车辆来说，快充的重要性甚至要大于续航里程，因为充电的时间是无法载客或载货的，充电时间越长，意味着运营效率越低，损失越大。
比较合理的快充要求，是在15分钟内，充满80%左右的电量，这要求Pack达到3C以上的充电能力，在电芯的设计、电连接设计、热设计、安全设计、以及BMS的能量管理方面，都要做出非常大的技术突破。
（四）与车同寿命的Pack产品
因为电池包的成本很高，如果做不到与车同寿命，车辆的维护成本将非常高昂，用户显然不会愿意为这额外的成本买单。
以乘用车为例，如果是个人用户购买，通常需要达到8年/12万公里的寿命要求，如果用于营运，寿命可能要达到5年/40万公里。
要达到如此严格的寿命要求，除了需要电子、电气、机械组件也达到8年以上的使用寿命，电芯的成组技术、系统的热管理和能量管理、以及Pack的售后维护等方面，也都有非常高的要求。
圆柱电芯模组结构和工艺介绍
1.圆柱电芯模组结构简介
在圆柱电芯模组设计中，模组结构是多种多样的，主要根据客户和车型的需求来确定，最终导致模组的制造工艺也不一样。模组一般由电芯、上下支架、汇流排（有的也称连接片）、采样线束、绝缘板等主要部件组成，图2-2是较为典型的一种圆柱电芯模组结构，下面以图2-3所示的模组常用工艺流程来进行介绍。

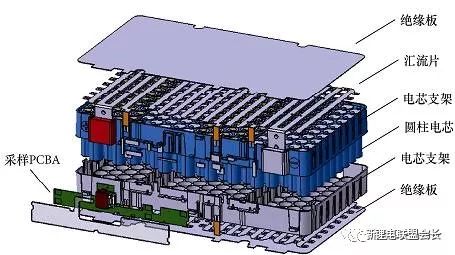

图2-2圆柱电芯模组结构示意图
2.圆柱电芯模组装配工艺流程介绍
（1）电芯分选
模组工艺设计时，需要考虑模组电性能的一致性，确保Pack整体性能达到或满足整车的要求。为了保证模组电性能的一致性，需要对电芯来料进行严格的要求。电芯厂家一般在电芯出货前，也会按电芯的电压、内阻和容量规格进行分组，但是电芯厂家与Pack厂家的最终需求是不同的，考虑到制造工艺、成本、电芯性能等因素，Pack厂家一般会按自己的标准重新对电芯进行分选。电芯分选需要考虑分选标准的问题，标准制定得合理，会减少剩余闲置的电芯，提升生产效率，降低生产成本。在实际生产过程中，还需要对电芯的外观进行检查，比如检查电芯有无绝缘膜破损、绝缘膜起翘、电芯漏液、正负极端面污渍等不良品。

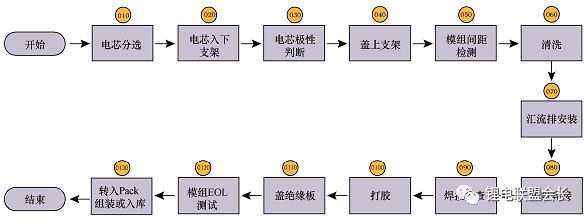

图2-3典型圆柱电芯模组工艺流程图
（2）电芯入下支架
电芯入下支架是指把电芯插入下支架的电芯定位孔中。难点在于电芯与下支架孔之间的配合公差，假如孔太大，方便电芯插入，但是电芯固定不好，影响焊接效果；假如孔太小，电芯插入下支架定位孔比较困难，严重的可能导致电芯插不进去，影响生产效率。为了便于电芯插入，又能固定好电芯，可以把下支架孔前端开成喇叭口（图2-4）。装配时需要防止电芯极性装反，若是手动装配，需要对电芯极性进行快速检查，以免不良品流入后工序。

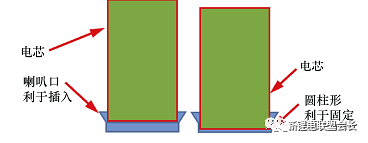

图2-4下支架开喇叭口示意图
（3）电芯极性判断
电芯极性判断是指检查电芯的极性是否符合文件要求，属于安全检查。假如没有极性检查，而电芯极性又装反了，在装入第二面的汇流排时模组就会产生短路，导致产品毁坏，严重的可能导致人员受伤。注意，在每班开班前，都需要检测设备处于良好的工作状态，否则需要停机维修。
（4）盖上支架
盖上支架是指把上支架盖到电芯上，并把电芯固定在支架内。一般情况下，盖上支架比电芯入下支架困难，一是与圆柱电芯的生产工艺有关，工艺里面有个滚槽的工序，假如控制不好，会导致电芯尺寸的一致性差，影响盖上支架，严重的会盖不上去；二是电芯与下支架固定不好，导致电芯有一定的歪斜，导致上支架不好盖或者盖不上。
（5）模组间距检测
模组间距检测是指检测电芯极柱端面与支架表面的间距检测，目的是检查电芯极柱端面与支架的配合程度，用于判断电芯是否固定到位，为是否满足焊接条件进行提前预判。
（6）清洗
等离子清洗是一种干法清洗，主要是依靠等离子中活性离子的“活化作用”达到去除物体表面污渍的目的。这种方式可以有效地去除电芯极柱端面的污物、粉尘等，为电阻焊接提前做准备，以减少焊接的不良品。
（7）汇流排安装
汇流排安装是指把汇流排安装固定到模组上，以便电阻点焊。设计时需要考虑汇流排与电芯的位置精度，特别是定位基准的问题，目的是使汇流排位置处于电芯极柱面的中心，便于焊接。在进行上下支架设计时，要考虑对汇流排的隔离；假如不好做隔离设计，在工序设计时需要考虑增加防短路工装的使用，可以避免在异常情况下发生短路。
（8）电阻焊接
电阻焊接是指通过电阻焊的方式把汇流排与电芯极柱面熔接在一起。目前国内一般采用电阻点焊，在进行电阻点焊工艺设计时，需要考虑以下4点：
1）汇流排的材质、结构和厚度；
2）电极（也称焊针）的材质、形状、前端直径和修磨频次；
3）工艺参数优化，如焊接电流、焊接电压、焊接时间、加压力等；
4）焊接面的清洁度和平整度。
在实际生产中，失效因素非常多，需要技术人员根据实际情况来分析处理。
（9）焊接检查
在电阻焊接过程中，设备一般对焊接的参数都有监控，假如监测到参数异常，设备都会自动报警。由于影响焊接质量的因素很多，只通过参数监测来判断焊接失效，目前结果还不是特别理想。在实际的生产控制中，一般还会通过人工检查外观和人工挑拨汇流排的方式，再次检查和确认焊接效果。
（10）打胶
胶水在模组应用上，一般有两种用途：一种用途是固定电芯，主要强调胶水的黏接力、抗剪强度、耐老化、寿命等性能指标；另一种用途是把电芯和模组的热量通过导热胶传递出去，主要强调胶水的导热系数、耐老化、电气绝缘性、阻燃性等性能指标。由于胶水的用途不同，胶水的性能和配方也不同，实现打胶工艺的方法和设备就不同。在胶水选择和打胶工艺方面，需要考虑以下3点：
1）胶水的安全环保性能：尽量选择无毒无异味的胶水，不但可以保护操作者，也可以保护使用者，还能更好地保护环境，也是新能源发展的目标。
2）胶水的表干时间：为了提高生产效率，一般希望胶水的表干时间越短越好。在实际生产过程中，假如胶水表干时间过短，由于待料、设备异常等因素，会导致胶水的大量浪费；也可能由于操作员处理不及时，因胶水固化时间短而导致设备堵塞，严重时导致停拉线。按经验，尽量把表干时间控制到15～30min比较合理。
3）胶水的用量：胶水用量主要由产品和工艺来确定，目的是满足产品的要求。目前常用打胶工艺有点胶、涂胶、喷胶和灌胶，每种工艺所需要的设备也是不同的。在打胶时需要注意胶量的控制，避免产生溢胶而影响其他工序。
（11）盖绝缘板
盖绝缘板是指把模组的汇流排进行绝缘保护起来。在工艺设计时，需要注意绝缘板不能高出支架的上边缘，同时绝缘板与支架边框之间的间隙最好小于1mm。
（12）模组EOL测试
EOL测试（endofline）（一般也称下线测试）是生产过程中质量控制的关键环节，主要针对模组的特殊特性进行测试，主要测试项目有：
1）绝缘耐压测试；
2）内阻测试；
3）电压采样测试；
4）尺寸检测；
5）外观检查。
测试项目一般根据客户和产品的要求来增减，其中安全检测项目是必不可少的。
（13）转入Pack组装或入库
经EOL测试合格的模组按规定转入Pack组装工序或入库，转运过程中需要对模组进行绝缘保护和防止模组跌落。
通过圆柱电芯模组生产工艺流程的介绍，针对不同的客户和产品，工艺流程的设计是不同的，目的都是为了快速地响应客户和市场的需求。
在进行模组工艺流程设计时，一般需要考虑以下几点：
1）安全性：产品安全和安全生产；
2）电性能：容量、电压、内阻、性能的一致性；
3）生产节拍：节拍越高，表示产能越大；
4）尺寸：外形尺寸和固定尺寸；
5）工艺路线：指关键工艺的选择和确定；
6）成本：产品设计和工艺设计时都需要考虑的要素。
通过上面的分析，仅仅把模组工艺流程设计好是不够的，还需要有完善的生产体系来支撑，才能制造出让客户满意的产品。
